chemReactor GR - 玻璃反应釜系统

玻璃反应釜和中试工厂反应装置

玻璃反应釜: 15、 30、 60 liter
工作压力: -1.0 (FV)- + 0.5 bar
工作温度:-60 °C (-90 °C) - + 200 °C
材料: 高硼硅玻璃 3.3, 搪玻璃, PTFE, PFA, 钽

可提供 "无尘室 "安装和其他材料,以满足你的过程的具体要求。

Buchi 玻璃反应系统在防爆设计上的关键问题有着高性能和可靠性。惰性材料可以保障在完全真空条件下密封的玻璃反应体系中的溶剂和酸以及种类繁多的惰性气体的处理的安全。同样的设备配置可以安全地执行多种化学反应步骤。


该系统包括:
反应釜体全玻璃材质,可通过目测来监控化学反应。

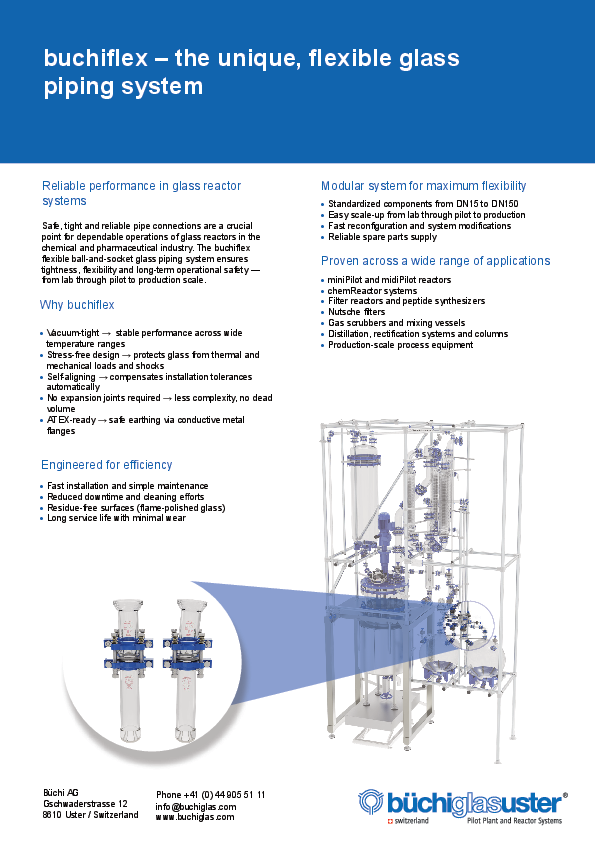

蒸馏玻璃部分由 buchiflex 组件 (独特灵活球-套连接关节) 组织架构,构建可靠的完全真空条件过程。

BR/GR 类型 chemReactor 是化工过程开发、 规模发展、 过程模拟和 cGMP 公斤批量生产和半间歇式操作的基本试验反应器系统。

我们提供化学加工的完整解决方案: 反应器系统包括像取样装置、 ph 值探头、精馏填料及配件、 过程监测和控制以及辅助设备,如温度控制单元,nutsch过滤器 / 干燥机、 洗涤器或混合槽。

标准配置

  • 全玻璃夹套反应釜体
  • 多用途玻璃蒸馏系统上部
  • 不锈钢框架,支持灵活的玻璃上部
  • ATEX Zone 1 (0) / CE / cGMP
  • CIP 能力
  • 符合FDA ,高度耐腐蚀
  • 完整的文档

标准可选项

  • chemReactor BR 型蒸馏玻璃上部
  • 反应釜升降器 (容器清洁)
  • 双夹套反应釜体
  • 取样装置
  • pH 监测和控制
  • 气体引入管 (氮气吹扫和活跃气)
  • 真空 / 排气管道
  • 增加加料瓶 / 接收瓶
  • 固体加料器
  • IQ / OQ / PQ

反应釜体

  • 夹套玻璃反应釜体15,30,60liter
  • 扰流板有PT100温度探头
  • 底阀(零死体积)

防爆搅拌马达

• ATEX 搅拌动力 (电机和可调转速)
• ATEX 干运转机械密封
• 搪玻璃叶轮搅拌器

玻璃圆顶釜盖 / 搪玻璃盖板

  • 玻璃圆顶釜盖(15,30,60liter)
  • 搪玻璃釜盖(60liter)
  • 快速闭合口用于添加固体
  • 8连接开口

蒸馏玻璃上部

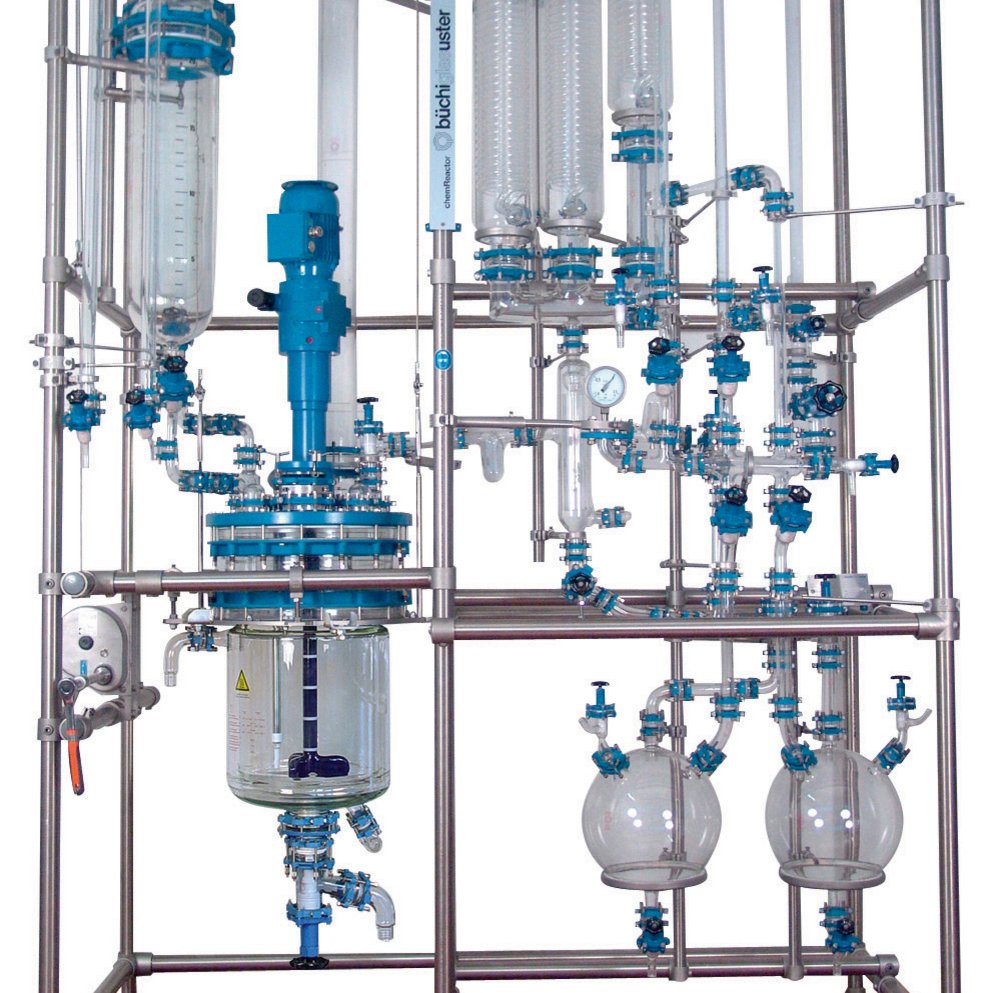

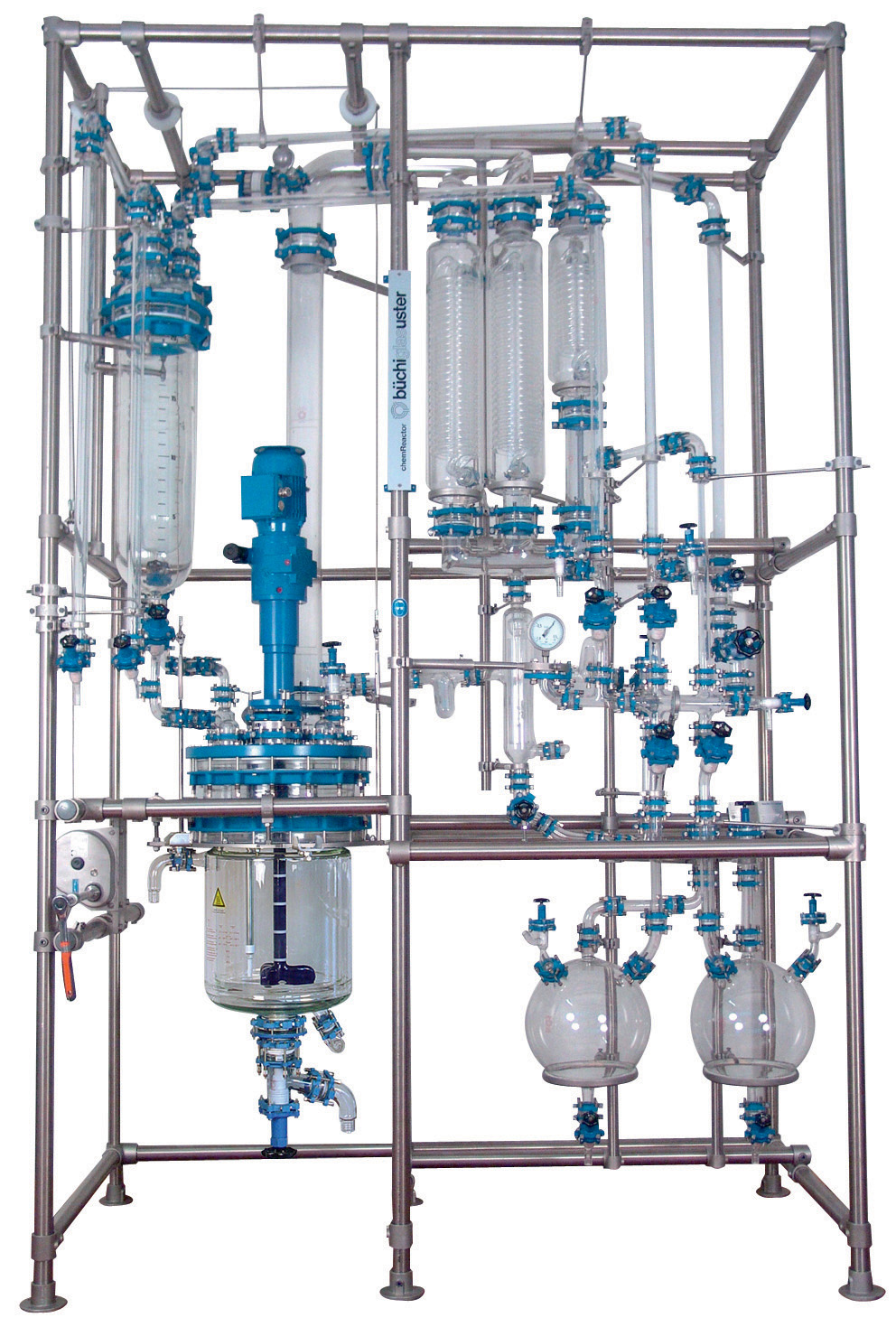

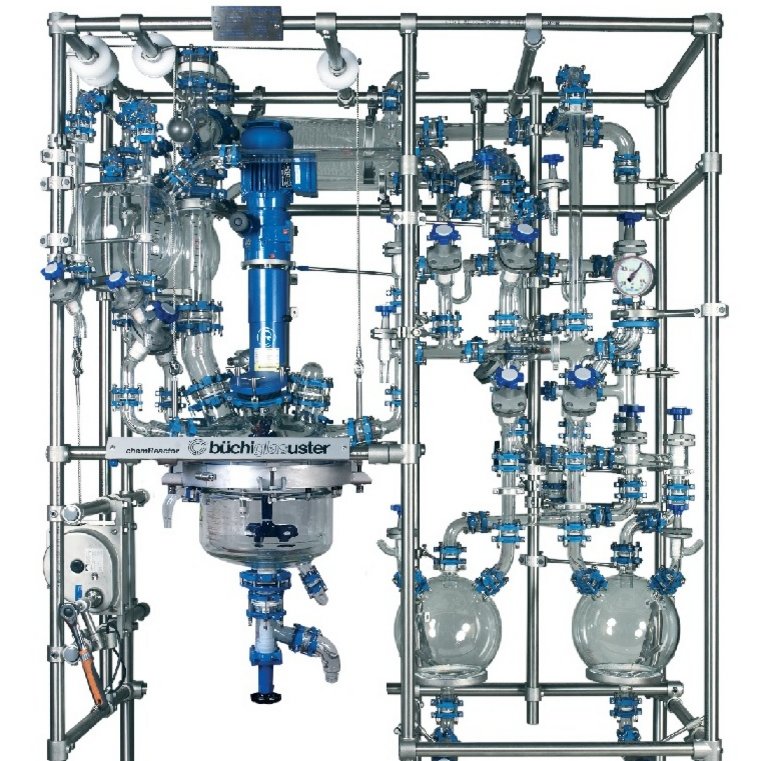

Buchi chemReactors GR 15-60 (15、 30、 60 liter)是紧凑的 K-设计。BuchichemReactors GR 60 也可有垂直冷凝器。


  • 独特灵活的球窝接头
  • 为液体添加的饲料的容器
  • 精馏塔 / 蒸气管压力表与爆破片
  • 螺旋凝汽器真空/排气连接
  • 立式冷凝器或水平安装 (紧凑设计)
  • 接收船收集的馏出物
  • 迪恩鲜明相分离器
  • 真空 / 压力均等和分配管道
  • 自排水 «buchiflex» 玻璃管道



Typical applications

  • 多肽生产
  • 工艺开发
  • 扩大规模
  • 低温反应
  • 小规模生产
  • 中试车间/公斤级实验室
  • 化学合成
  • 萃取/蒸发
  • 纯化/结晶
  • 分离
  • 原料药制造
