chemReactor CR——高性能反应器系统

配备升降式玻璃蒸馏头和垂直玻璃冷凝器的250升chemReactor 配备升降式玻璃蒸馏塔顶和垂直玻璃冷凝器的250升chemReactor

用于活性药物成分(API)合成、小规模生产及中试应用的高性能反应器系统



玻璃、搪玻璃钢反应釜:15、30、60、100、160、250 升
压力:-1.0(FV)至+0.5巴
温度:-60 °C(-90 °C)至 +200 °C
材质:硼硅酸盐玻璃 3.3、搪瓷钢、PTFE、PFA、钽

您是否需要超越标准产品的解决方案?

我们开发完全符合您的工艺和要求的定制化解决方案。

请联系我们





典型应用

  • 化学合成
  • 肽的生产
  • 萃取/蒸发
  • 工艺开发
  • 纯化/结晶
  • 低温反应
  • 分离
  • 工艺放大
  • 活性药物成分(API)生产
  • 中试工厂 / 公斤级实验室


关于 chemReactor CR

我们提供洁净室配置及其他材料,以满足您的具体工艺要求。

性能和可靠性是布奇(Buchi)玻璃反应系统防爆设计中的关键因素。惰性材料确保在完全密封的玻璃反应系统中,于全真空条件下,利用惰性气氛安全处理各种溶剂和酸。多个化学反应步骤可在同一装置中安全进行。

该系统由以下部分组成:

  • 反应釜配有实心夹套搪玻璃钢底座,结构坚固,传热性能优异,能保持稳定的工艺条件和温度;玻璃观测段便于通过目视观察来优化和控制化学反应。
  • 蒸馏玻璃顶部装置由 Buchiflex 组件(独特的柔性球窝接头)构成,可在全真空条件下实现多种可靠的工艺操作。


CR型chemReactor是一款多功能中试反应器系统,适用于化学工艺开发、放大、工艺模拟以及批处理和半批处理操作下的公斤级cGMP生产。

我们提供完整的化学加工解决方案:反应釜系统(包括取样装置、pH 探头、带结构化填料的精馏塔、工艺监测和控制等配件),以及温度控制单元、努奇过滤器/干燥器、洗涤塔或混合罐等辅助设备的集成。



标准包装配置 / 标准选项

标准套餐

  • 夹套式全玻璃/搪玻璃钢反应釜
  • 多功能玻璃蒸馏塔顶
  • 不锈钢框架,支撑柔性玻璃上部结构
  • ATEX 1区(0),CE认证,cGMP
  • 支持CIP清洗
  • 符合FDA标准,耐腐蚀性极强
  • 完整的技术文件

标准选项

  • 反应釜提升装置,便于开启(清洗釜体)
  • 取样装置
  • pH值监测与控制
  • 气体引入(氮气吹扫和活性气体)
  • 真空/排气管道
  • 附加进料器/接收器

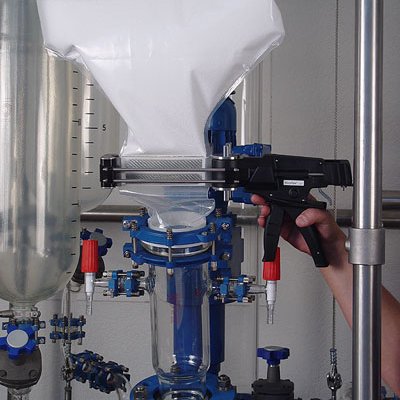

  • 固体进料

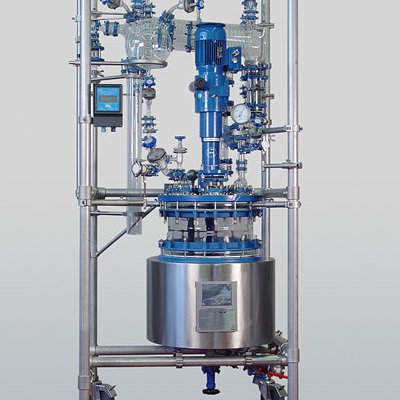

  • 用于低温化学反应的低温容器(-90 °C)
  • 采用特殊玻璃衬里或哈氏合金® C22材质
  • 压力反应釜与真空蒸馏的混合系统
  • IQ、OQ、PQ

Detail view

反应堆压力容器
ChemReactor CR 反应釜
反应堆压力容器
  • 带玻璃段的双层玻璃衬里钢制容器
  • 15、30、60、100、160、250 升
  • 搪玻璃钢叶轮搅拌器
  • 搪玻璃钢挡板
  • 无死腔排水阀
ATEX 搅拌器驱动装置
ATEX 搅拌器驱动装置
  • ATEX 电机和可调传动装置
  • ATEX 干运转机械密封
  • 搪玻璃叶轮搅拌器
玻璃圆顶 / 玻璃衬里盖板
玻璃圆顶 / 玻璃衬里盖板
  • 玻璃盖穹顶(15、30升)
  • 搪玻璃钢盖(60、100、160、250升)
  • 用于添加固体的快速封盖装置
  • 8个连接接头

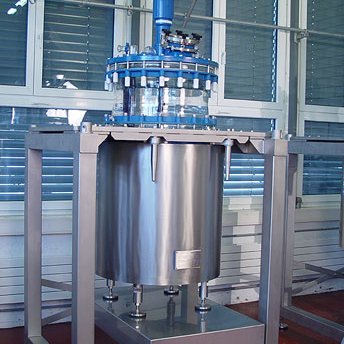

升降装置
升降装置(可选)
  • 升降装置
  • 反应釜容器开启/关闭便捷
  • 便于清洁

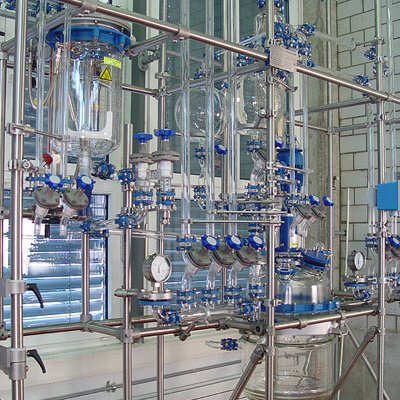

蒸馏玻璃塔顶
蒸馏玻璃塔顶

所有 Buchi chemReactor 反应器(15 至 250 升)均可配备立式
冷凝器,并采用紧凑型 K 型设计:

  • 独特的柔性球窝接头
  • 用于添加液体的进料罐
  • 配备压力表和爆破片的蒸馏塔/蒸汽管道
  • 带真空/排气接口的螺旋式冷凝器
  • 立式冷凝器或卧式配置(紧凑型设计)
  • 用于收集馏出物的接收罐
  • 迪恩-斯塔克相分离器
  • 真空/压力均衡及分配管路

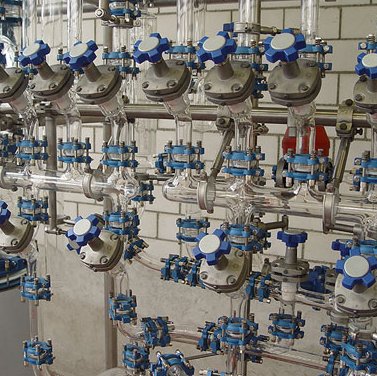

  • 自排水式“buchiflex”玻璃管路
ChemReactor CR 反应釜
反应堆压力容器
  • 带玻璃段的双层玻璃衬里钢制容器
  • 15、30、60、100、160、250 升
  • 搪玻璃钢叶轮搅拌器
  • 搪玻璃钢挡板
  • 无死腔排水阀
ATEX 搅拌器驱动装置
ATEX 搅拌器驱动装置
  • ATEX 电机和可调传动装置
  • ATEX 干运转机械密封
  • 搪玻璃叶轮搅拌器
玻璃圆顶 / 玻璃衬里盖板
玻璃圆顶 / 玻璃衬里盖板
  • 玻璃盖穹顶(15、30升)
  • 搪玻璃钢盖(60、100、160、250升)
  • 用于添加固体的快速封盖装置
  • 8个连接接头

升降装置
升降装置(可选)
  • 升降装置
  • 反应釜容器开启/关闭便捷
  • 便于清洁
蒸馏玻璃塔顶
蒸馏玻璃塔顶

所有 Buchi chemReactor 反应器(15 至 250 升)均可配备立式
冷凝器,并采用紧凑型 K 型设计:

  • 独特的柔性球窝接头
  • 用于添加液体的进料罐
  • 配备压力表和爆破片的蒸馏塔/蒸汽管道
  • 带真空/排气接口的螺旋式冷凝器
  • 立式冷凝器或卧式配置(紧凑型设计)
  • 用于收集馏出物的接收罐
  • 迪恩-斯塔克相分离器
  • 真空/压力均衡及分配管路
  • 自排水式“buchiflex”玻璃管路

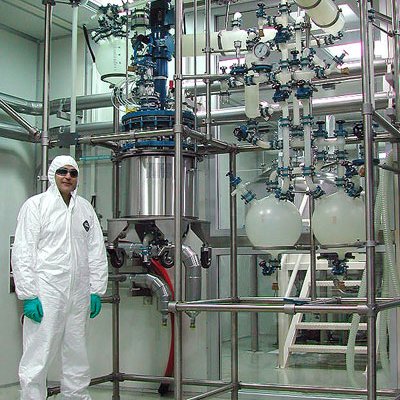

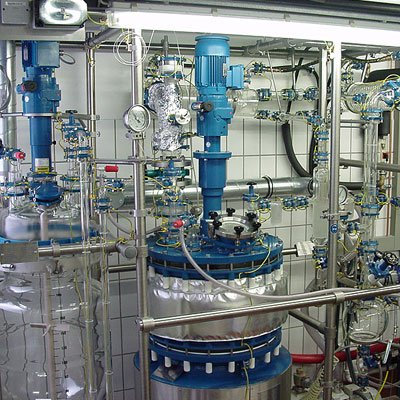

示例
