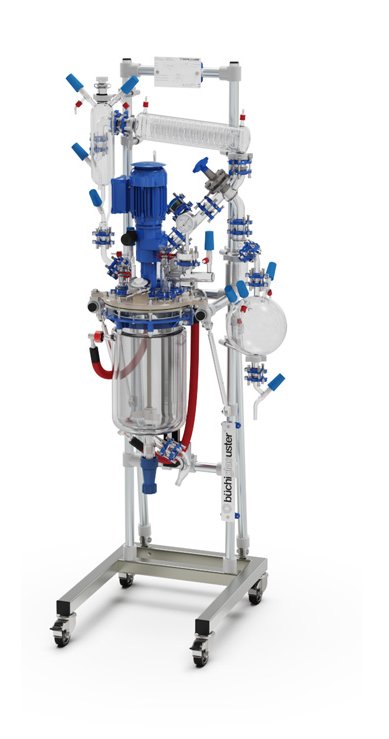

miniPilot®——用于研发的中试反应器

miniPilot® 玻璃反应釜——用途广泛、坚固耐用,瑞士品质

小容量多功能玻璃反应釜



玻璃反应釜:5、10、15升
压力:-1.0 至 +1.0 巴
温度:-60 °C(可选 -90 °C)至 +200 °C
材质:硼硅酸盐玻璃 3.3、PTFE、PFA、PEEK

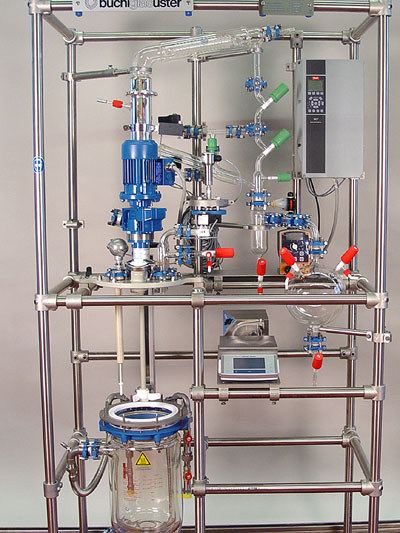

您是否需要超越标准产品的解决方案?

我们开发定制化解决方案,精准契合您的工艺流程和需求。

请联系我们



典型应用

  • 化学合成
  • 肽合成
  • 萃取/蒸发
  • 工艺开发
  • 纯化/结晶
  • 低温反应
  • 分离
  • 工艺放大
  • cGMP 活性药物成分(API)生产
  • 中试工厂 / 公斤级实验室


关于 miniPilot®

我们提供洁净室配置及其他材料,以满足您的具体工艺要求。

miniPilot® 是一款用于化学工艺开发、工艺放大、工艺模拟和公斤级生产的中试反应器。可选的附加组件(如努奇过滤器和洗涤塔)可完善该系统配置。

反应釜采用防爆设计(ATEX)并选用惰性材料,可在完全密封的反应釜内安全处理溶剂和酸类物质。紧凑的标准反应釜配置可轻松改装,提供5、10和15升的可互换反应釜,包括可互换的搅拌器。

反应釜安装在升降装置上,以便于开启和清洗。蒸馏玻璃顶部采用灵活的球窝接头结构,适用于全真空条件下的多种化学反应。

我们提供完整的化学加工解决方案:反应釜系统(包括取样装置、pH电极、带结构填料的精馏塔、工艺监测与控制等配件),以及温度控制单元、努奇过滤器/干燥器、气体洗涤器或混合釜等辅助设备的集成。

套装配置 / 选项

标准套餐

  • 可互换的5、10和15升夹套玻璃反应釜
  • 带Pt100温度传感器的挡板
  • 搅拌器转速连续可调,0-600 rpm
  • 干运转机械密封
  • 紧凑型不锈钢框架,台式或落地式,可移动
  • ATEX分类:2G IIB
  • CE、cGMP、TA-Luft
  • 支持CIP清洗
  • 符合FDA标准,采用高耐腐蚀材料:玻璃、PTFE、PFA、PEEK
  • 交付时已完全组装完毕
  • 完整文档

标准选项

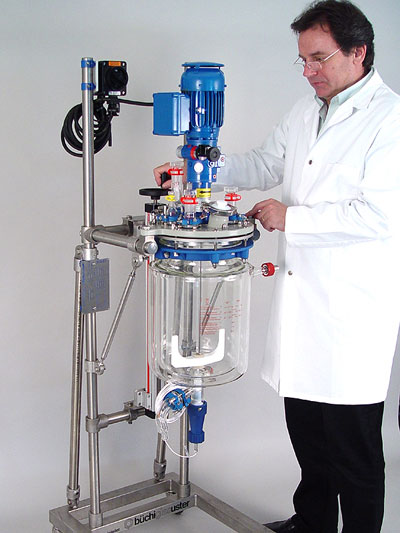

  • 反应釜升降装置,便于开启反应釜、清洗及更换搅拌器
  • 三层壁反应釜,适用于-90 °C的化学反应
  • 玻璃蒸馏顶部装置

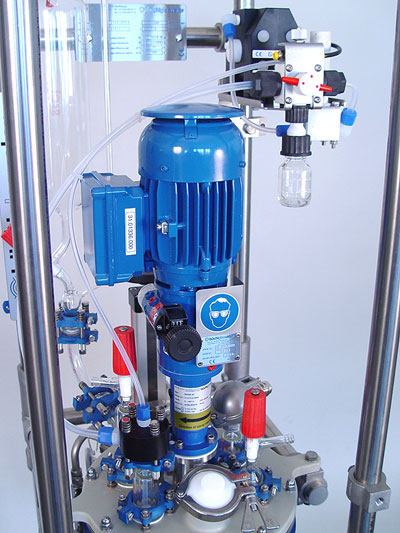

  • 采样系统
  • pH 探头及其他探头

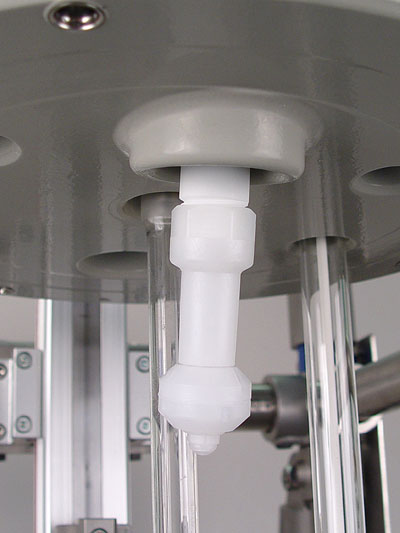

  • CiP 喷嘴
  • IQ、OQ、PQ

详细视图

蒸馏玻璃塔顶
蒸馏玻璃塔顶

可选的蒸馏顶部装置,包括:

  • 1升进料罐
  • 带回流分流器的蒸汽导管
  • 螺旋式回流冷凝器
  • 相分离器
  • 4升接收釜
  • 带压力表和真空接口的分配器
  • 氮气接口
  • 自排空式“buchiflex”玻璃管路
miniPilot

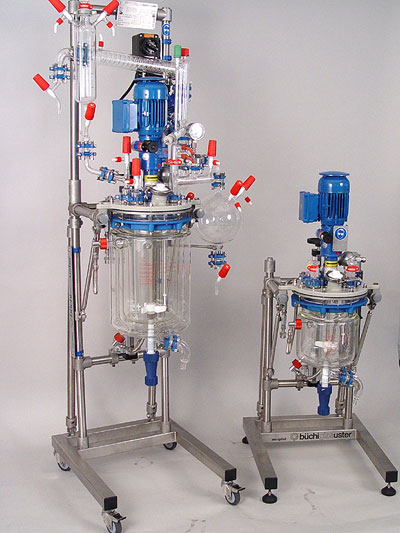

结构紧凑、便于移动的框架
  • 紧凑型不锈钢框架可安装在标准实验室通风橱内
  • 台式机型
  • 落地式,可移动
  • 反应器升降装置,便于操作玻璃反应器
miniPilot 盖板
盖板
  • 带7个端口的PFA涂层钢制盖板
  • 用于追加添加固体的快速关闭装置
  • 2个备用接口,适用于常见的实验室玻璃器皿
搅拌器驱动装置、搅拌器类型
  • 防爆(ATEX)搅拌器驱动装置
  • 干运转机械密封
  • 易于更换的搅拌器:
    • 锚式搅拌器
    • 倾斜叶片涡轮搅拌器
    • 后退曲线叶轮搅拌器
蒸馏玻璃塔顶

可选的蒸馏顶部装置,包括:

  • 1升进料罐
  • 带回流分流器的蒸汽导管
  • 螺旋式回流冷凝器
  • 相分离器
  • 4升接收釜
  • 带压力表和真空接口的分配器
  • 氮气接口
  • 自排空式“buchiflex”玻璃管路
miniPilot
结构紧凑、便于移动的框架
  • 紧凑型不锈钢框架可安装在标准实验室通风橱内
  • 台式机型
  • 落地式,可移动
  • 反应器升降装置,便于操作玻璃反应器
miniPilot 盖板
盖板
  • 带7个端口的PFA涂层钢制盖板
  • 用于追加添加固体的快速关闭装置
  • 2个备用接口,适用于常见的实验室玻璃器皿
搅拌器驱动装置、搅拌器类型
  • 防爆(ATEX)搅拌器驱动装置
  • 干运转机械密封
  • 易于更换的搅拌器:
    • 锚式搅拌器
    • 倾斜叶片涡轮搅拌器
    • 后退曲线叶轮搅拌器
