miniPilot® - 小型工厂中试反应釜

miniPilot® 10 升玻璃试验反应釜
miniPilot® 10 升玻璃试验反应釜

多功能小型试验反应釜

玻璃反应釜： 5、 10、 15 liter
工作压力： -1 (FV) ~+1.0 bar
工作温度：-60 ° C (-90 ° C) ~ + 200 ° C
材料： 硼硅酸盐玻璃 3.3，PTFE，PFA，PEEK

可提供 "无尘室 "安装和其他材料，以满足你的过程的具体要求。

在miniPilot® 产品系列中 （反应器，nutsch 过滤器、 气体洗涤器） 我们提供化工过程开发的小型试验设备用于放大、 过程模拟和公斤规模化生产。

反应堆的防爆设计 (ATEX) 和惰性材料在完全密封的反应容器中可以安全处理溶剂和酸。紧凑的标准反应釜安装程序可以方便地更改配置，有可互换的反应釜体5、 10 和 15 liter，包括可互换的搅拌器。反应釜安装有提升/降低装置，易于打开和清洗。蒸馏塔的玻璃关节是使用灵活的球-窝接头可在化学反应时实现完全真空条件。

我们提供化学加工完整解决方案： 反应器系统包括像取样装置及配件、 ph 值探头、 精馏柱及标准填料、 过程监测和控制以及辅助设备，如温度控制单元，nutsch过滤/干燥器、 洗涤器或混合槽。

标准包装配置 / 标准选项

标准配置

  • 5，10，15 升夹套玻璃反应釜体，可互换
  • 有 Pt100 温度传感器的挡板
  • 连续可调节的搅拌马达,转速 0-600 rpm
  • 干式运转机械密封
  • 紧凑型不锈钢框架、 台式或落地式,移动式
  • ATEX Zone 1 (0) / CE / cGMP
  • CIP 功能
  • 符合FDA ，高度耐腐蚀
  • 完整的文件

标准选项

  • Reactor lift for easy reactor opening, cleaning, stirrer exchange
  • 3-wall reactor vessel for -90 °C chemistry
  • Glass distillation overhead
  • Sampling system
  • Probes for pH, others
  • CiP spray nozzle
  • IQ / OQ / PQ

蒸馏玻璃上部


可选的蒸馏塔上部组成的：

  • 1 升加料瓶
  • 蒸气管带回流分流器
  • 螺旋回流冷凝器
  • 相分离器
  • 4 升接受瓶
  • 分配器与压力表和真空连接
  • 氮气连接
  • 自排空 «buchiflex» 玻璃管道

结构紧凑，移动式框架

  • 紧凑的不锈钢框架适合在标准实验室通风橱里安放
  • 解体式模型
  • 落地移动式
  • 容器升降设计使得玻璃反应釜容易操作

固态盖板

  • PFA 涂层钢制盖板
  • 固体投加的快速开关口
  • 标准的 4 NS 锥形接头
  • 2 个针对常见的实验室玻璃器皿备用连接

搅拌动力，搅拌桨

案例

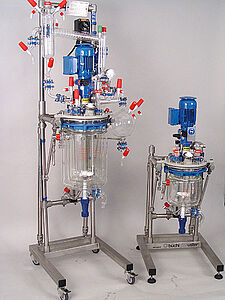

落地式和桌面式
落地式和桌面式
v

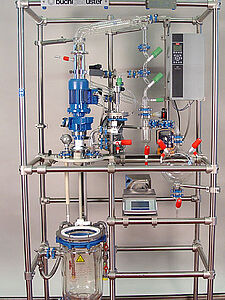

miniPilot 有 15 升玻璃釜体

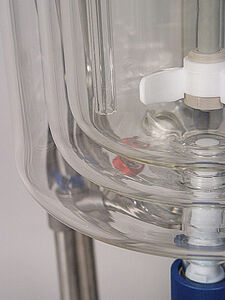

玻璃釜体，带用于低温化学反应的双夹套
玻璃釜体，带用于低温化学反应的双夹套
CiP 喷嘴
CiP 喷嘴

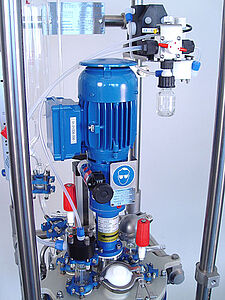

取样系统
取样系统
自动化的miniPilot
自动化的miniPilot
双 miniPilot
双 miniPilot
玻璃搅拌桨和内部冷却盘管
玻璃搅拌桨和内部冷却盘管

典型应用

  • 多肽合成
  • 工艺开发
  • 扩大规模
  • 低温反应
  • 中试车间/公斤级实验室
  • 化学合成
  • 萃取/蒸发
  • 纯化/结晶
  • 分离
  • 原料药合成|
